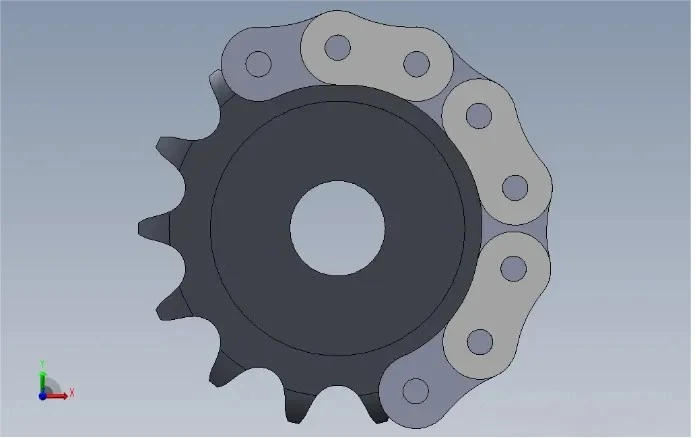

Chain drive huwa metodu ta 'trażmissjoni mekkanika li juża ktajjen biex jittrasferixxi l-enerġija minn parti waħda li ddur (is-sprocket tas-sewqan) għal parti oħra li ddur (is-sprocket misjuq). Is-sprocket tas-sewqan jinvolvi ruħu mal-katina, u jġiegħelha tiċċaqlaq. Il-katina mbagħad tidħol mal-sprocket misjuq, li jippermetti li l-sprocket misjuq idur bi proporzjon tal-ger speċifiku. Il-proporzjon tal-ger huwa ugwali għan-numru ta 'snien fuq l-isprocket tas-sewqan diviż bin-numru ta' snien fuq l-sprocket misjuq. Pereżempju, jekk is-sprocket tas-sewqan għandu 20 snien u s-sprocket misjuq għandu 10 snien, il-proporzjon tal-ger huwa 2:1, li jfisser li għal kull dawra sħiħa tal-sprocket tas-sewqan, is-sprocket misjuq jagħmel żewġ dawriet. Ġeneralment, l-effiċjenza tal-katina drives tvarja minn 92% sa 98%, minħabba l-frizzjoni tal-irrumblar relattivament baxxa (f'ktajjen tar-rombli) jew frizzjoni tal-malji (f'ktajjen ta 'sprun) bejn il-katina u s-sprocket, li effettivament jittrasmetti l-enerġija.
Kif tiġġudika l-issikkar tal-katina? Metodu ta' osservazzjoni
◆ Osservazzjoni ta 'Sag tal-Katina: Għal ktajjen imqiegħda orizzontalment jew kważi orizzontalment, dan huwa metodu sempliċi u intuwittiv. Stand fuq naħa waħda tal-katina, allinja l-linja tal-vista tiegħek magħha, u osserva l-sag bejn iż-żewġ sprockets. Jekk l-ark iffurmat mill-sag tal-katina huwa relattivament ġentili u fi żmien 1% sa 3% (ġeneralment) tad-distanza taċ-ċentru, normalment jindika li l-katina hija tensjoni b'mod xieraq. Pereżempju, jekk id-distanza taċ-ċentru bejn iż-żewġ sprockets hija ta '500mm, sag ta' 5 sa 15mm titqies bħala normali.
◆ Osservazzjoni tal-Operazzjoni: Inizjalment osserva t-tensjoni tal-katina meta t-tagħmir ikun wieqaf. Imbagħad ibda t-tagħmir u mexxi l-katina bil-veloċità operattiva normali tagħha. Osserva l-ingaġġ tal-katina fuq is-sprocket. Jekk il-katina tista' ddur bla xkiel madwar is-sprocket mingħajr jaqbeż notevoli 'l fuq-u-l isfel, tħawwad, jew sinjali ta' diżingaġġ mill-sprocket, dan jindika li t-tensjoni tal-katina tista' tkun f'medda raġonevoli. Madankollu, dan il-metodu jista' jipprovdi biss valutazzjoni inizjali u jista' ma jiskoprix kwistjonijiet minuri ta' nuqqas ta'-konformità.
metrija
◆ Kejl ta 'Sag tal-Katina: Uża għodda ta' kejl professjonali bħal kalibru jew straightedge biex tkejjel is-sag tal-katina. Poġġi l-kalibru jew straightedge vertikalment fl-iktar punt baxx tal-katina u kejjel id-distanza mill-qiegħ tal-straightedge sal-iktar punt baxx tal-katina. Biex ittejjeb l-eżattezza tal-kejl, ħu kejl multipli f'pożizzjonijiet differenti fuq il-katina u mbagħad medjahom. Qabbel dawn il-kejl mal-medda speċifikata ta 'sag biex tiddetermina jekk il-katina hijiex issikkata sew.
◆ Kejl tat-Tensjoni: Uża arloġġ tat-tensjoni biex tkejjel b'mod preċiż it-tensjoni tal-katina. Skont l-ispeċifikazzjonijiet u x-xenarji ta 'applikazzjoni tal-katina, poġġi s-sensor tal-miter tat-tensjoni f'kuntatt mal-katina u aqra l-valur tat-tensjoni skont l-istruzzjonijiet tat-tħaddim tal-miter tat-tensjoni. Għal tagħmir bi standards ta 'tensjoni, bħal ċerti apparati awtomatizzati ta'-preċiżjoni għolja, dan il-metodu jista 'jiddetermina b'mod preċiż jekk l-issikkar tal-katina jilħaqx l-istandard. Tipi differenti ta 'miters tat-tensjoni huma adattati għal speċifikazzjonijiet ta' katina differenti u firxiet ta 'tensjoni; agħżel il-miter tat-tensjoni xieraq meta tużah.
antiteżi
◆ Tqabbil ma 'l-istat li għadu kif ġie installat: Jekk il-katina tat-tagħmir għadha kif ġiet installata u ġiet aġġustata għat-tensjoni xierqa waqt l-installazzjoni, dan jista' jservi bħala standard għal tqabbil. Wara li t-tagħmir ikun ilu jaħdem għal xi żmien, osserva l-kundizzjoni tal-katina mill-ġdid. Jekk tinnota żieda sinifikanti fis-sag jew jekk il-katina ssir ħafna aktar laxka minn meta ġiet installata għall-ewwel darba, jista 'jkun meħtieġ li tivverifika jekk il-katina tissodisfax l-istandards tat-tensjoni u tikkunsidra jekk humiex meħtieġa aġġustamenti.
◆ Tqabbil ma 'Tagħmir Simili: Meta jkun hemm apparati multipli identiċi jew simili, il-kundizzjoni tal-katina tat-tagħmir spezzjonat tista' titqabbel ma 'dik ta' tagħmir simili li jopera normalment. Osserva aspetti bħall-sag tal-katina u l-istabbiltà tagħha waqt it-tħaddim. Jekk il-kondizzjoni tal-katina tat-tagħmir spezzjonat tvarja b'mod sinifikanti minn dik tat-tagħmir normali, pereżempju, jekk is-sag ikun notevoli akbar jew jekk ikun hemm vibrazzjoni anormali waqt it-tħaddim, hija meħtieġa aktar spezzjoni biex tivverifika jekk it-tensjoni tilħaqx l-istandard.
tnejn
Kif taġġusta l-issikkar tal-katina
0 Aġġusta l-metodu tad-distanza intermedja
◆ Struttura li tista 'taġġusta l-ispazjar tar-rota tal-katina
Għal xi sprockets b'bażijiet ta 'immuntar aġġustabbli, dan huwa metodu komuni. Ħafna bażijiet ta 'immuntar ta' sprocket ta 'tagħmir huma ddisinjati b'toqob twal jew jużaw strutturi ta' slider. Billi llaxka l-boltijiet li jiffissaw is-sprocket u tmexxi s-sprocket, id-distanza taċ-ċentru bejn żewġ sprockets tista 'tiġi mibdula. Pereżempju, f'tagħmir żgħir tal-ġarr, meta l-katina tinstab li tkun laxka wisq, il-boltijiet fuq il-bażi tal-immuntar tal-isprocket huma maħlula, u s-sprocket titmexxa 'l bogħod mill-sprocket l-ieħor tul it-toqba twila jew il-mogħdija tas-slajder, tiżdied id-distanza taċ-ċentru u b'hekk tissikka l-katina. Matul il-proċess ta 'aġġustament, il-metodu biex tiġġudika t-tensjoni tal-katina (bħal osservazzjoni ta' sag jew kejl tat-tensjoni) għandu jintuża biex jiċċekkja l-issikkar tal-katina f'ħin reali sakemm tinkiseb it-tensjoni xierqa, imbagħad il-boltijiet jiġu ssikkati.
◆ Żid jew tnaqqas l-aġġustament shim
F'xi tagħmir, il-pożizzjoni ta 'installazzjoni tas-sprocket hija kkontrollata mill-ħxuna tal-washer biex tikkontrolla d-distanza taċ-ċentru. Jekk il-katina tkun laxka wisq, il-ħxuna tal-washer tista 'titnaqqas b'mod xieraq; jekk il-katina hija stretta wisq, il-ħxuna tal-washer tista 'tiżdied.
Ħu l-katina tas-sewqan ta 'mutur bħala eżempju. Normalment ikun hemm shims fil-punti tal-immuntar tal-sprocket u l-magna jew ir-rota ta 'wara. Meta jkun meħtieġ li taġġusta l-issikkar tal-katina, il-persunal tal-manutenzjoni jista 'jżid jew inaqqas in-numru jew il-ħxuna tal-shims skont is-sitwazzjoni attwali, u mbagħad iċċekkja l-operat tal-katina wara l-aġġustament.
Uża l-metodu tat-tensjoni tat-tagħmir
◆ Tensatur tar-rebbiegħa
It-tensjoni tar-rebbiegħa huma apparat relattivament komuni. Tipikament jikkonsistu f'rota tat-tensjoni b'molla, li hija mmuntata fuq in-naħa laxka tal-katina. Meta l-katina tkun slack, il-forza tar-rebbiegħa tapplika pressjoni fuq ir-rota tat-tensjoni, u b'hekk tissikka l-katina.
F'xi conveyors tal-katina tal-linja tal-produzzjoni awtomatizzata, it-tensjonijiet tar-rebbiegħa jistgħu awtomatikament jikkumpensaw għat-titwil tal-katina wara operazzjoni fit-tul-. Billi taġġusta l-preload tar-rebbiegħa, il-pressjoni eżerċitata mir-rota tat-tensjoni fuq il-katina tista 'tiġi kkontrollata, u b'hekk tirregola l-issikkar tal-katina. Ġeneralment, il-preload tar-rebbiegħa jista 'jinbidel billi ddawwar ġewż ta' aġġustament jew metodi simili biex jiġi żgurat li l-ġibda tar-rota tat-tensjoni fuq il-katina tilħaq l-istandards meħtieġa.
◆ Apparat ta 'tensjoni idrawliku jew pnewmatiku
F'makkinarju kbir, tqil-jew xi tagħmir ta'-preċiżjoni għolja, jistgħu jintużaw apparati ta' tensjoni idrawliċi jew pnewmatiċi. Dawn l-apparati jistgħu jipprovdu forza ta 'tensjoni aktar preċiża u stabbli.
Meta tieħu l-conveyor tal-barraxa tal-katina kbira fit-tagħmir tal-minjieri bħala eżempju, l-apparat tat-tensjoni idrawliku jista 'jaġġusta b'mod preċiż il-forza tat-tensjoni bbażata fuq it-tagħbija tat-tagħmir u t-titwil attwali tal-katina permezz tas-sistema idrawlika. L-operaturi jistgħu jirregolaw l-issikkar tal-katina billi jikkontrollaw il-pressjoni fis-sistema idrawlika, u waqt it-tħaddim, is-sistema idrawlika tista 'wkoll taġġusta awtomatikament il-forza tat-tensjoni skont ir-rispons mis-sensuri, u tiżgura li l-katina tibqa' f'livell ta 'tensjoni xieraq.
Ibdel il-metodu tal-katina
Meta l-katina tintuża għal żmien twil, minħabba xedd u titwil, ma tistax tiġi aġġustata b'mod effettiv bil-metodi ta 'hawn fuq, u l-grad ta' xedd tal-katina qabeż il-firxa permissibbli, għalhekk huwa meħtieġ li tiġi kkunsidrata li tissostitwixxi l-katina.
Meta tagħżel ktajjen ġodda, kun żgur li l-ispeċifikazzjonijiet tagħhom jaqblu mar-rekwiżiti tat-tagħmir. Wara li tinstalla l-katina l-ġdida, agħmel aġġustamenti inizjali skont ir-rekwiżiti tad-disinn u l-proċeduri ta 'installazzjoni standard biex tikseb it-tensjoni xierqa. Barra minn hekk, wara li tuża l-katina l-ġdida, iċċekkja regolarment it-tensjoni tagħha u agħmel aġġustamenti f'waqthom.
