Hangzhou Ocean Industry Co., Ltd hija waħda mill-manifatturi u fornituri ewlenin ta 'couplings tat-tip htkl fiċ-Ċina. Merħba għal ktajjen industrijali durabbli bl-ingrossa u partijiet ta 'trasmissjoni ta' qawwa magħmula fiċ-Ċina hawn mill-fabbrika tagħna. Il-prodotti kollha personalizzati huma ta 'kwalità għolja u prezz kompetittiv.

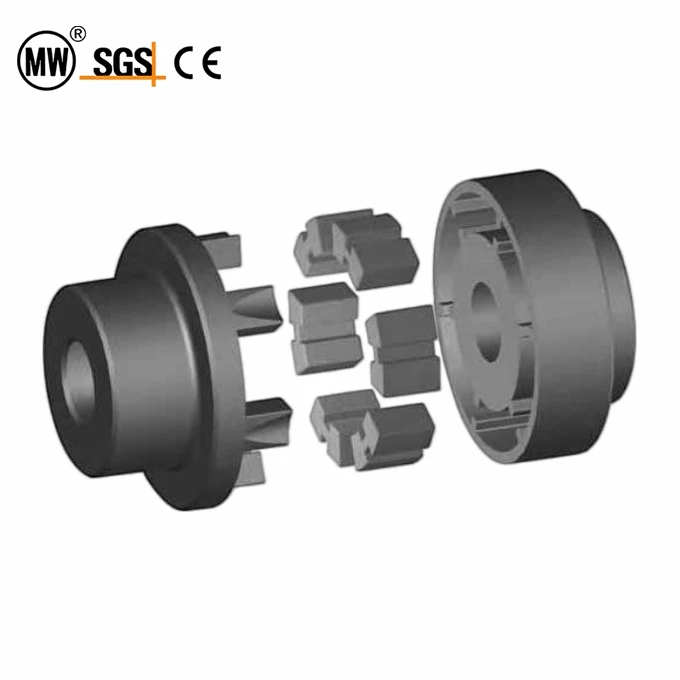

Il-Couplings tat-Tip HTKL huma soluzzjoni ta 'konnessjoni mekkanika effiċjenti u affidabbli għal firxa wiesgħa ta' applikazzjonijiet industrijali.
Skop ta 'applikazzjoni: Dan il-prodott huwa adattat għal likwidu, gass, u sistemi oħra ta' trasferiment ta 'fluwidu li jeħtieġu konnessjoni u skonnessjoni ta' malajr.
Standards tad-Disinn: DIN konformi biex jiżguraw affidabbiltà u konsistenza fl-applikazzjonijiet industrijali.
Firxa tad-daqs: Minn HTKL58 sa HTKL280, varjetà ta 'għażliet huma disponibbli biex jissodisfaw il-ħtiġijiet ta' xenarji ta 'applikazzjoni differenti.
Parametru
Firxa tal-prodott
| Standards | Tip ta' Serje | Firxa Daqs |
| DIN | HTKL | HTKL 58-HTKL 280 |

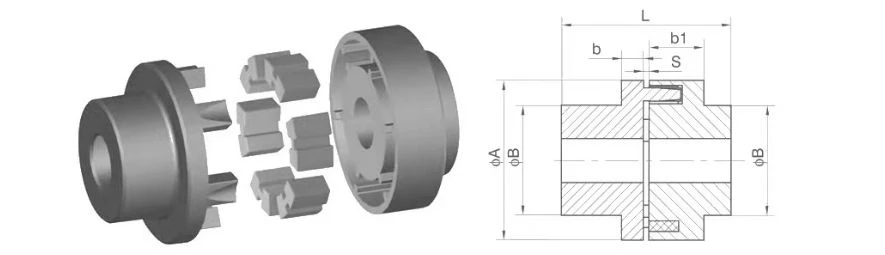

| Katalgu | A | B | L | b | b1 | s | Bore | Torque Max (Nm) | Rivoluzzjoni massima (rpm) | Mument ta' inerzja (kg.cm) | G (kg) | |
| Pilota | Max | |||||||||||
| HTKL-58 HTKL-70 HTKL-82 HTKL-95 HTKL-110 |
58 70 82 95 110 |
40 48 60 70 80 |
56 62 78 78 86 |
8 8 10 12 14 |
20 20 21 24 27 |
2 2 2 2 2 |
6 8 10 12 14 |
14 20 28 38 42 |
18 31.5 63 100 160 |
5000 5000 5000 5000 5000 |
3 6 17 41 80 |
1.00 1.65 3.22 5.15 7.39 |
| HTKL 125 HTKL-140 HTKL-160 HTKL-180 HTKL-200 |
125 140 160 180 200 |
92 100 110 125 140 |
99 113 133 154 174 |
17 20 20 20 22 |
31 34 39 42 47 |
3 3 3 4 4 |
15 20 22 30 35 |
48 55 65 75 85 |
250 355 560 900 1400 |
4500 4000 3500 3100 2800 |
140 200 330 610 1300 |
10.85 12.97 20.15 26.12 38.90 |
| HTKL-225 HTKL-250 HTKL-280 |
225 250 280 |
150 165 180 |
184 205 225 |
22 22 24 |
52 60 65 |
4 5 5 |
40 50 60 |
90 100 110 |
2000 2800 4000 |
2500 2200 2000 |
1900 3300 5200 |
43.13 57.55 80.33 |
Dijagramma konċettwali għall-installazzjoni ta 'żball
| Katalgu | Allinjament Ħażin Parallel | Allinjament ħażin Auglular | Tmiem tax-xaft-play |
| HTKL-58 ~ 95 | 0.8 | 1.5* | 2 |
| HTKL-110 ~ 225 | 1 | 1.5* | 4 |
| HTKL-250 ~ 280 | 1.5 | 1 grad | 5 |
